| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Xitong |
| 인증: | CE/CNAS/SGS/ISO |
| 모델 번호: | QLB |
| 최소 주문 수량: | 1 세트 |
| 가격: | negotiation |
| 포장 세부 사항: | 누드 포장 |
| 배달 시간: | 교섭 /2 달은 후에 당신의 지불금을 받았습니다 |
| 공급 능력: | 한달에 10 세트 |
| 유형: | 조정 | 총 힘: | 680kw |
|---|---|---|---|
| 섞는 간격: | 45 초 | 디젤 탱크: | 50t |
| 연료 소비: | ≤6.5kg/t | 트럭 선적 고도: | 3.8m |
| 완제품 궤: | 100t | 뜨거운 엘리베이터: | 260tph |
| 가연 광물 탱크: | 50t | ||
| 하이 라이트: | 총계 아스팔트 식물,고속도로 건설장비 |
||

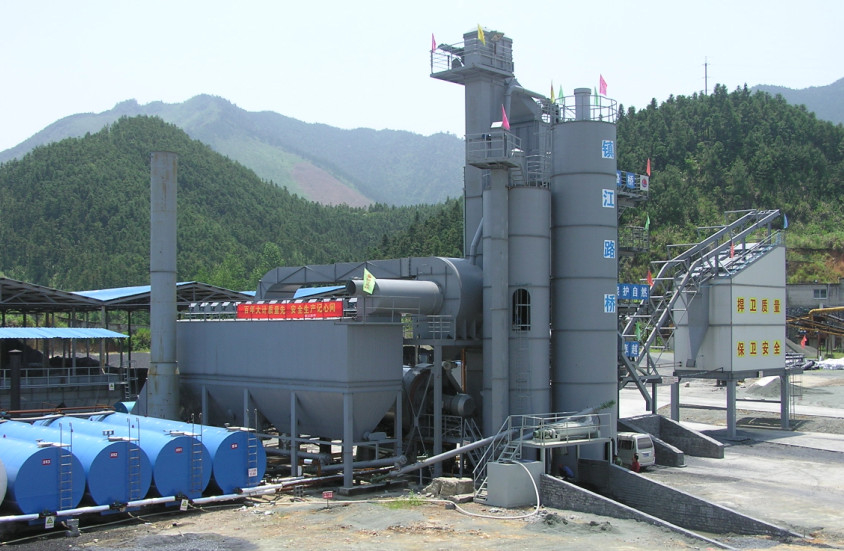

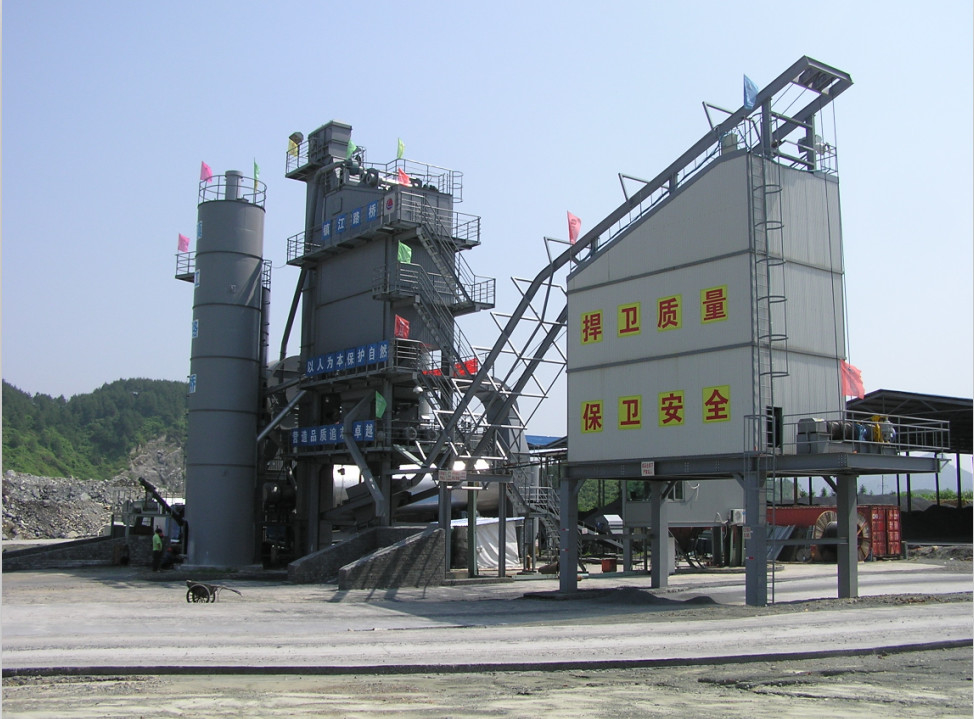

SMA와 뜨거운 재생 공용영역은 50000L 가연 광물 저장 탱크를 가진 강제적인 유형 아스팔트 1회분으로 처리 식물을 비축했습니다
정지되는 가연 광물 asphaht 섞는 장비의 섞는 탑에 무게를 다는 충전물
A. Summarization
충전물을 전달하고 충전물을 석회를 뿌리는 2개의 충전물 보급 체계가 있습니다.
⑴. 충전물 보급 체계
충전물: 호퍼의 무게를 다는 저장 호퍼 → 나사형 콘베이어 → 물통 엘리베이터 → transion 호퍼 → 식량 컨베이어 → 나사형 콘베이어 →
마지막의 출구에 나사형 콘베이어는 양을 통제하는 압축 공기를 넣은 나비 벨브를 설치했습니다.
⑵. 석회 충전물 보급 체계.
석회 충전물: 호퍼의 무게를 다는 baghouse → 나사형 콘베이어 → 물통 엘리베이터 → transion 호퍼 → 식량 컨베이어 → 나사형 콘베이어 →.
중요한 힌트
충전물이 포함하는 경우에 중대한 진흙은, 또는 아스팔트 혼합물은 고속도로 건축을 위해 이용됩니다, 충전물을 이용하면 안됩니다. 그렇지 않으면, 그것은 아스팔트 콘크리트의 질을 좌우할 것입니다.
B. Filler 저장 호퍼
충전물 호퍼의 정상에, 충전물을 추가할 때 충전물 모양 공기 분리를 위해 사용한 안 부대를 가진 배출이 있습니다. 배출에 있는 부대는 termly 해결될 필요가 있습니다.
밑바닥에 호퍼의 콘은 충전물을 자유롭게 출력해 두는 WAM에 의해 한 반대로 아치 공기 스프링을 설치했습니다. 공기의 압력은 공기 스프링에 단지 0.2 Mpa이어야 합니다 진입합니다.
충전물 유출 조정을 위해 사용한 호퍼 출력 문에 수동 나비 벨브가 있습니다.
C. Filler 엘리베이터
이 설명서에 있는 뜨거운 총계 엘리베이터의 장을 참고하십시오.
| 아니다. | 이름 | 양 | 말 |
| A | 찬 총계 분말의 보급 체계 | ||
| 1 | 12m3 통합 유형 찬 총계 분말 호퍼 (벽 진동기에 2) | 5 세트 | emptyingr 놀라운 functin로 |
| 2 | 결박 지류 | 5 세트 | 빈도 변환기 |
| 3 | 공동 벨트 콘베이어 | 1 세트 | |
| 4 | 사면 벨트 콘베이어 | 1 세트 | |
| B | 골재를 위한 건조기 그리고 가열기 | ||
| 1 | 건조기 (모는 마찰) | 1set | 밖에 스테인리스 덮개 열 보전을 위해 |
| 2 | 가열기 | 1set | 이탈리아 EB |
| 3 | 50T 디젤 탱크 | 1 PC | |
| C | 뜨거운 물자 호이스트 | ||
| 1 | 돌 물자 호이스트 | 1set | |
| D | 섞는 탑 체계 | ||
| 1 | 쌍둥이 갱구 진동체 스크린 | 1 세트 | 기술, NSK 방위를 리벳을 박는 감기 |
| 2 | 뜨거운 총계 궤 (5개의 궤) | 1 세트 | 열 보전, 지속적인 유형 지시자를 위한 색깔 강철 덮개 |
| 3 | 총계에게 미터로 재기 | 1 세트 | Toledo 감지기 |
| 4 | 충전물 미터로 재기 | 1 세트 | Toledo 감지기 |
| 5 | 아스팔트 미터로 재기 | 1 세트 | Toledo 감지기 |
| 6 | 아스팔트 미터로 재는 살포 펌프 | 1 세트 | |
| 7 | 나사형 콘베이어 | 1 세트 | 이탈리아 WAM |
| 8 | 섞는 탱크 (두 배 흡진기 드라이브) | 1 세트 | |
| 9 | 플랫폼, 사다리, 손잡이지주 및 감시 방책으로 갖춰지는 본체 | 1 세트 | |
| E | 무기물과 폐기물 분말 저장 및 운반 체계 | ||
| 1 | 무기물 분말 저장통 (50 m3) | 1set | WAM 아크 차단기와 과잉 acousto 눈 경보로 |
| 2 | 개심케 된 분말 저장통 (50m3) | 1 세트 | 아크 차단기로 |
| 3 | 폐기물 충전물 hoister | 1 세트 | |
| 4 | 나사형 콘베이어 | 2 세트 | 폐기물 충전물 궤에서 충전물 hoister에 |
| 5 | 나사형 콘베이어 | 2 세트 | 미터로 재는 충전물을 위해, 이탈리아 WAM |
| 6 | 나사형 콘베이어 | 1 세트 | 폐기물 충전물 출력 |
| 7 | 나비 벨브 | 3 세트 | 이탈리아 WAM |
| F | 먼지 수집가 체계 | ||
| 1 | 1 차적인 소용돌이 모양 케이싱 수집가 | 1set | |
| 2 | 이차 부대 수집가 (공기 뒤 홍조) | 1set | Nomex 부대, 공기 뒤에게 내뿜기 |
| 3 | 초안 팬, 연기 경로 및 굴뚝 | 1set | ABB 연약한 시동기 |
| 4 | 나사형 콘베이어 | 뜨거운 총계 hoister에 운반 | |
| 5 | 공기 문 전기 액추에이터 | 1 세트 | |
| G | 압축 공기를 넣은 통제 시스템 | ||
| 1 | 압축 공기를 넣은 부속 | 1set | |
| 2 | 공기 압축기 | 1set | |
| 3 | 공기 저장 부대 | 1 PC | |
| H | 전자 제어 체계 | ||
| 1 | 전기 가동 방 (2개의 공기 상태에) | 1set | |
| 2 | 컴퓨터 통제 시스템 (두 배 PC 동료 통제, 두 배 감시자) | 1set | 미츠비시 PLC |
| I | 완성되는 생성 저장통 | ||
| 1 | 160T 완성되는 궤 (로 온난한 장치를 지키십시오) | 1 세트 | 소원 반대로 격리된 것 장치 |
| 2 | 이동 차량 (트롤리)와 감기 체계 | 1 세트 | Yaskawa 빈도 통제 |
| K | 아스팔트 난방과 저장 체계 | ||
| 1 | YYW-900Y (750,000 킬로칼로리) 열 기름 로 | 1 세트 | |
| 2 | 수입된 디젤 엔진 가열기 | 1 세트 | Weishuapt 독일 |
| 3 | 50T 고열 아스팔트 궤 | 3 PC | |
| 4 | 2T 아스팔트 하치장 탱크 | 1pc | |
| 5 | 아스팔트 펌프 | 2 세트 | 아스팔트 응접과 먹이기를 위해 |
| 6 | 열 기름 노 제어 체계 (가득 차있는 자동) | 1set | |
| 7 | 아스팔트 열 송유관 | 1set | QLB-3000model 식물으로 |
