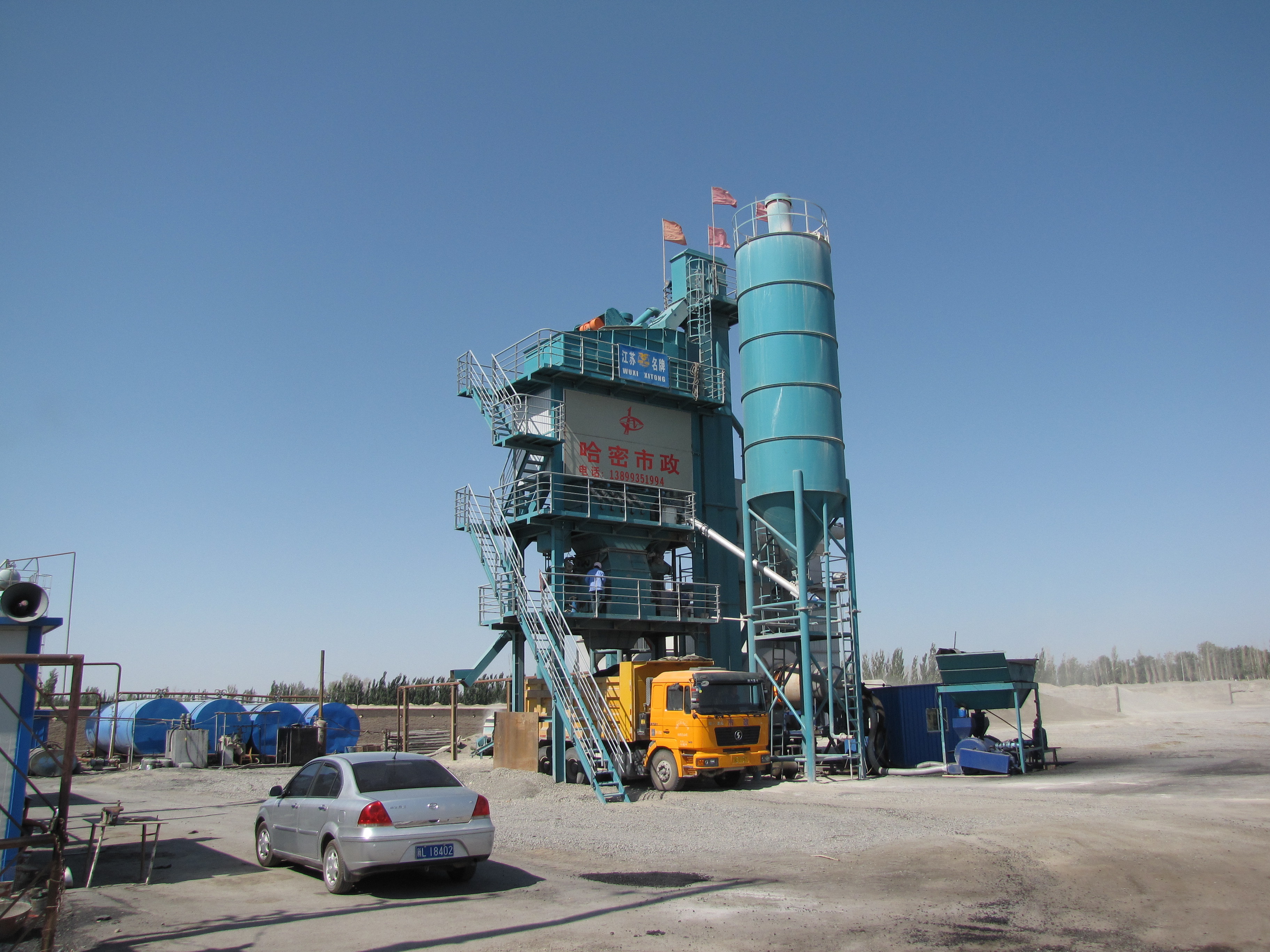

ABB 연약한 시동기를 가진 자동 1회분으로 처리 콘테이너 유형 160tph 아스팔트 뜨거운 혼합 식물

ABB 연약한 시동기를 가진 자동 1회분으로 처리 콘테이너 유형 160tph 아스팔트 뜨거운 혼합 식물

통제 시스템을 위한 묘사

1.0 전기 통제 시스템

QLB 시리즈 아스팔트 섞는 장비의 통제 시스템은 분리되는 중앙 제어 방, 말초성 연결 케이블로 구성되고 철사, 통제실은 전원 분배 부속과 가동 부속으로 분할됩니다.

1.1 가동 방

가동 방은 그의 외벽이 호화스러운 알루미늄 합금 버클의 2개의 층을 사용하는 콘테이너 구조의 입니다, 안 벽은 상류 알루미늄 합성 패널을, 외부 사용하고와 안 벽 사이, 청각과 열 절연재가 있습니다.

가동 방의 전원 분배 부속 그리고 제어 부분은 전원 분배 지역에 있는 전통적인 힘 장 대신에 2개의 분리되는 지역으로, 분할될 수 있습니다, 모든 전기 성분은 더 쉬운 열 분산을 위한 가동 방의 위에 직접 설치된 안 벽 및 정비입니다. 작업 위치에 장비의 보는 실행 조건을 위한 조종 지역의 3개의 측에 넓 분야 유리창이 있습니다. 전원 분배 지역에 있는 장 공기 조절기와 조종 지역에 있는 걸 공기 조절기가 있습니다

* 차원: 6000mm×2400mm×2500mm (L×W×H)

1.2 전원 분배 부속

주로 주로 섞는 장비의 모든 모터, 실린더 및 공기판을 통제하는 낮은 전압 전기 부속 (공기 차단기, AC 접촉기, 릴레이, thermorelay)로, 연약한 시동기 및 빈도 변환기, 등 구성되는 전원 분배 부속 안으로.

주력을 위한 공기 스위치를 놓거든, 모든 모터는 공기 보호 스위치 장비되고 보호 장치를 과대 적재합니다, 힘의 절연제 종류는 급료 4이고, 철사 맨끝에 표가 있습니다.

큰 힘 모터는 낮게 현재와 고능률에서 매끄럽게 시작하기 위하여 연약한 시동기를 사용합니다.

여행 의견 보호를 가진 각 갈래 회로를 놓으십시오.

섞는 장비의 모든 케이블은 전원 분배 방에 연결됩니다.

1.3 통제 시스템

체계는 상승 제어 컴퓨터 단위 (산업 제어 컴퓨터)로 및 내려가는 프로그램 관제사 (PLC) 장비되, 감지기의, 빈도 변환기 및 낮은 전압 무게를 다는 미터의 성분 구성되고, 및 또한 키보드, 쥐, 감시자 및 인쇄 기계, 등 무게를 다. 각 단위는 교통하기 위하여 이더네트 터미널 포트를 이용합니다.

MCGS (윤곽 소프트웨어)의 기초에, 통제 시스템은 거기 스크린 하단에 전반적인 실행 조건 및 동적인 형태에 있는 스크린에 전시를 때때로 감시할 수 있는 아스팔트 섞는 장비를 위해 특별히 개발된 특수 제어 소프트웨어를입니다 공식 통제 아이콘과 신속한 선 채택합니다.

체계는 자동적으로 전류 (수준의 다름) 보상, 실패 경보, 보고서양식 저장 그리고 인쇄에 각 일 연결, 자동과 같은 장비에 의해 요구된 즉 모든 제어 함수의 국가 통제를 수 있어 1회분으로 처리하 완료할.

모든 기능 통제는 misoperation에 기인한 과실에 대하여 컴퓨터 프로그램에 의해 보호됩니다.

통제 시스템에는 완전히 자동 및 수동 조작 기능이 있습니다.

UPS 힘은 통제 시스템 안정의 힘 변화에 기인한 전류 전압 또는 전반적인 제어 부분을 위한 안전 작동 여건을 만들 컴퓨터를 손상해 각자 발생을 방지하기 위하여 전압을 만듭니다. 전기에서, 힘의 완충기 시간은 15 분입니다 때

명세

QLB 시리즈는 뜨거운 혼합 식물 명세 테이블을 아스팔트로 포장합니다
