| 고도: | ≤1000m | 기본적인 골재를 위한 수분 함량: | 5% |
|---|---|---|---|
| 환경 온도: | 20℃ | 가연 광물 탱크: | 50t |
| 주기 시간: | 45 초 | 먹이는 펌프: | 25 입방 미터/시간 |
| 스크린 층: | 5 | 충전물 무게를 달기: | 300KG |
| 하이 라이트: | 총계 아스팔트 식물,고속도로 건설장비 |
||

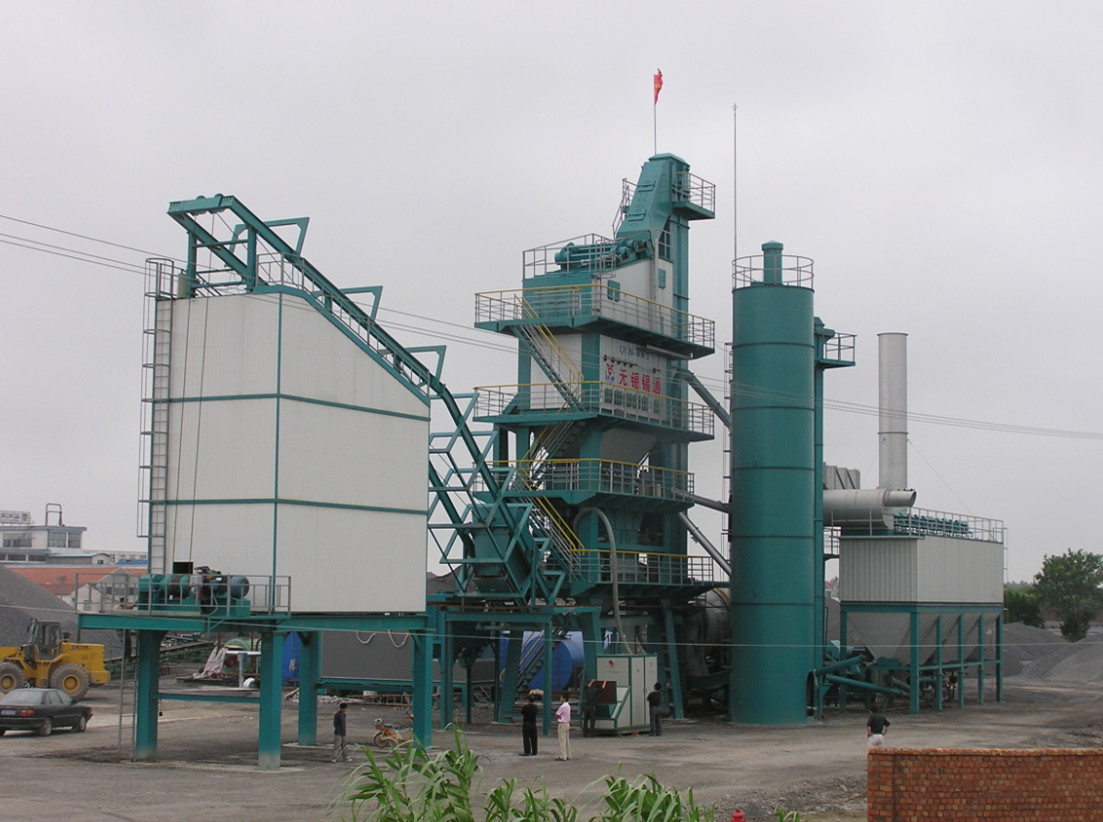

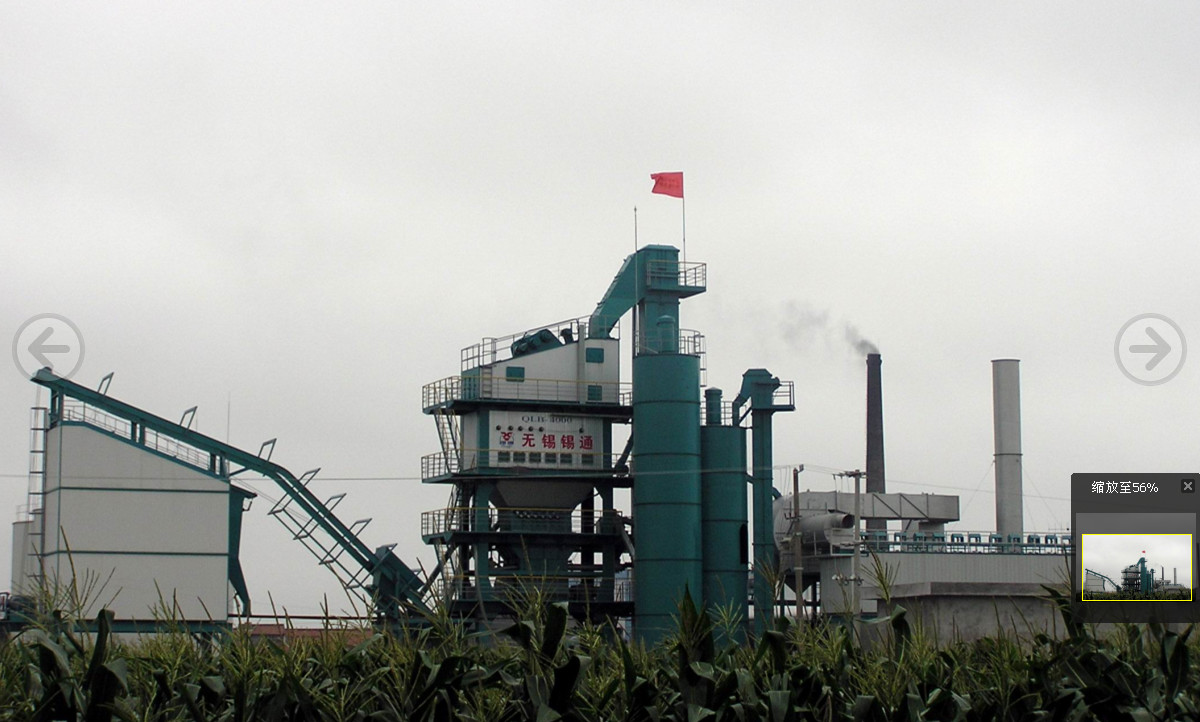

22kw 1400L/M 아스팔트 수용량을 재는 450KG 피치를 가진 spary 펌프 가연 광물 섞는 식물
섞기 전에 체계를 재기에 있는 1, 아스팔트 무게를 다는 및 분무 장치
A. Summarization
이 체계는 송유관, 압축 공기를 넣은 통제 세겹 벨브를 포함하고, 배럴, 펌프, 살포 관 및 필요한 연결 관을 무게를 답니다.
아스팔트의 무게를 달기 도중, 3배 벨브 통제 주기 흐르는 아스팔트 들어가는 것은 원한 양까지 배럴의 무게를 답니다. 골재를, 이 시스템 재시동은 재기 후에, 아스팔트 내용의 비교 양 아스팔트 및 개량된 정밀도를 잽니다. 살포 펌프는 믹서, 살포 아스팔트에 아스팔트를 lacunaris를 통해 조차 배관해 빨리 운반하고, 누전한 시간을 섞.
B. Asphalt는 배럴의 무게를 답니다
이 콘테이너는 격렬해야 열을 지키는 열 보전 층으로 합니다. 난방 장치는 termly 검사되어야 합니다. 어떤 결함든지 운반하는 아스팔트의 불안정성을 일으키는 원인이 되거나 잼 때문에 손상할 것입니다.
C. Asphalt 벨브
파이프라인에 설치된 압축 공기를 넣은 통제 세겹 벨브가 있습니다. 벨브는 제조자 명세에 따라 유지되어야 합니다. 공기 실린더는 공장에서 presetted.
D. Pipeline
적당한 뛰기를 지키기 위하여 난방 상태를 termly 검사하십시오.
E. Tensile 감지기
무게를 달 배럴은 정비 및 조정 그러나 따르 측정을 필요로 하지 않는 장력 감지기에 걸립니다.
가까이 용접을 계속할 경우 배럴의, 현재를 피하기 위하여 흙을 덮습니다 배럴을 들어갑니다 감지기에 무게를 다십시오.
어떤 가동든지 위에 무게를 답니다 장력 감지기를, 그것을 이전 기준에 따라 재설치하고, 모든 로크 너트의 아래 조이게 확실하기 위하여 교란할 배럴의 계속하십시오. 배럴이 어떤 낭비 또는 축적든지에 의해 교란에서 떨어져 있 유지되고 자유롭게 움직일 수 있었다는 것을 확인하십시오.
F. Asphalt 펌프
제조자 명세에 따라 그것을 유지하십시오.
고시
장비 뛰기가, 지키기 전에 아스팔트 무게를 달 배럴은 장력 감지기의 밑에 자유롭게 걸립니다. 거는 놀이쇠를 반복적으로 검사하십시오. 느슨한을 위한 기름 출력 공기 실린더 검사하십시오와 콘 모양 마개 사이 합동을, 그것의 아래 필요하다면 조이십시오.
| 타자를 치십시오 | QLB1000 | QLB1500 | QLB2000 | QLB2500 | QLB3000 | ||||||
| 명목상 산출 | 80t/h | 120t/h | 160 t/h | 200 t/h | 240 t/h | ||||||
| 찬 지류/배경 호퍼 | 4x9m3 | 4x10m3 | 5 x11m3 | 5 x12m3 | 5 x12m3 | ||||||
| 건조용 드럼 | 1.5mx6m | 1.8mx7m | 2.2mx8m | 2.35mx9m | 2.5mx10m | ||||||
| 연료 | 디젤/masut/LPG/coal 재 | ||||||||||
| 먼지 모으기 | 제 단계, 제 2 단계로 부대 거르는 dedusting로 소용돌이 모양 케이싱 수집가 | ||||||||||
| 거르는 지역 | 445M2 | 550M2 | 710M2 | 890M2 | 1000M2 | ||||||
| 뜨거운 총계 hoister | 90T | 130T | 180T | 220T | 260T | ||||||
| 진동체 스크린 | 4개의 층 | 4개의 층 | 5개의 층 | 5개의 층 | 5개의 층 | ||||||
| 매쉬의 크기 | 3×3, 6×6, 11×11, 19×19, 30×30mm | ||||||||||
| 뜨거운 총계 궤 | 32t | 40t | 50t | 60t | 80t | ||||||
| 수용량을 재기 | 골재 | 1000KG | 1500KG | 2000KG | 2800KG | 3500KG | |||||
| 충전물 | 200KG | 200KG | 300KG | 500KG | 600KG | ||||||
| 아스팔트 | 150KG | 150KG | 200KG | 300KG | 300KG | ||||||
| 섞는 탱크 양 | 1000kg | 1500kg | 2000kg | 2500kg | 3000kg | ||||||
| 섞는 주기 | 45s | 45s | 45s | 45s | 45s | ||||||
| 충전물 사일로 양 | 26+36t | 26+36t | 30+43t | 30+43t | 50+35t | ||||||
| 아스팔트 탱크 양 | 50000L | 50000L | 2x50000L | 2x50000L | 3x50000L | ||||||
| 열전달 기름 로 | 300,000 kcol/h | 300,000 kcol/h | 500,000 kcol/h | 500,000 kcol/h | 800,000 kcol/h | ||||||
| Operationl 방 | 6000*2400*2500mm | ||||||||||
| 완제품 궤 수용량 | 60t | 100t | 120t | 120t | 200t | ||||||
| 통제 시스템 | 수동 /Semi-auto/자동 | ||||||||||
| 정밀도를 재기 | 골재 | ≤±0.4% | |||||||||
| 분말 물자 | ≤±0.3% | ||||||||||
| 아스팔트 | ≤±0.2% | ||||||||||
| 총 힘 | 248 kw | 345kw | 470kw | 608kw | 680kw | ||||||
