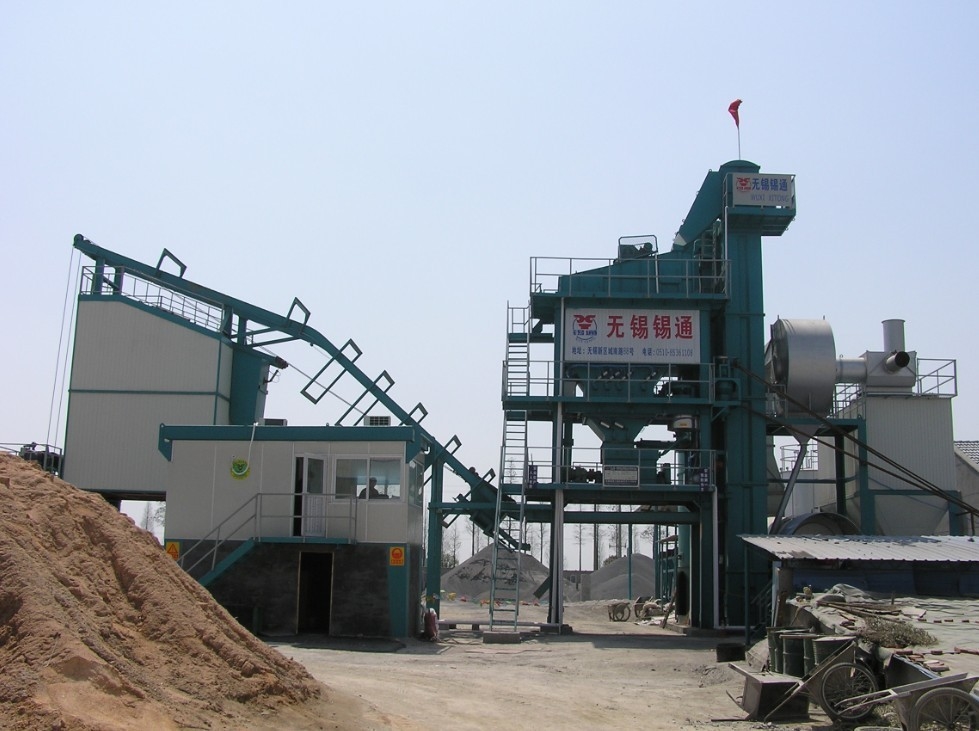

옆 유형 60T 완제품 궤 16 톤 아스팔트 저장 탱크를 가진 모든 아스팔트 섞는 식물

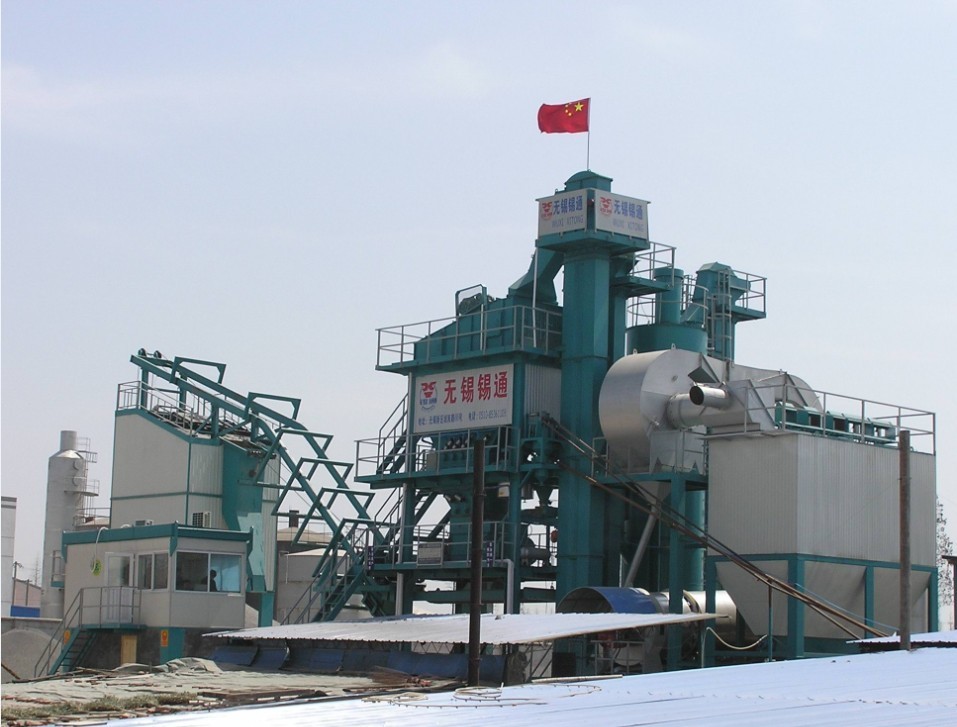

30ton 아스팔트 저장 탱크를 가진 옆 유형 60T 완제품 궤 아스팔트 섞는 식물

aspahlt 난방 장치와 저장 체계를 위한 묘사

1.0 아스팔트 난방과 저장 체계

그것은 저장과 난방 아스팔트를 위해 입니다. 열전달 기름으로 장비해, 고열 탱크, 하치장 탱크, 아스팔트 펌프 및 파이프라인의 벨브, 플랜지, 금속 틈막이를 등 아스팔트로 포장하십시오.

1.1 열전달 기름 로

열전달 기름 로는 통합 유형, 로 몸, 가열기, 뜨거운 기름 펌프, 고도 확장 탱크를 채택합니다, 저수준 오일 스토리지 탱크 및 가동 장은 전부 편리한 임명 및 수송을 위한 1개의 강철 구조 포좌에 설치됩니다. 열에 수입한 완전히 자동 가열기를 사용하십시오. 보일러의 통제 시스템은 온도를 위한 완전히 자동 감시 그리고 가동을 깨달을 수 있는 자동 통제, 뜨거운 기름 순환, 기름 수준, 유압을 채택합니다; 가열기는 경보가 주어질 경우 멈출 것입니다.

열전달 기름 로의 유형: YYW-350Y

열 공급 수용량: 300,000k/h

최대 작동 온도: 280℃

뜨거운 기름 펌프의 힘: 11kw×2sets

뜨거운 기름 펌프의 수용량 전:: 40m3/h

1.2 수평한 아스팔트 고열 탱크

고열 저장 탱크는 열 기름에 의해 그것 안쪽에 수평한 실린더 유형, 관 코일 설치되고, 가열해, 사다리, 배기관, 맨홀, 뜨 수평 미터 및 두금속 온도계 장비했습니다입니다. 착색한 강철 플레이트로 덮어, 저장 탱크는 온도를 지키기 위하여 바위 모직을 채택합니다. 아스팔트 파이프라인에는 통제 벨브가 있습니다.

저장 탱크 수용량: 16m3×2pcs

1.3 아스팔트 응접 탱크

덤프 트럭에서 아스팔트 응접을 위해, 그것 안쪽에 설치하는 관 코일이, 열전달 기름에 의해 가열해 있습니다.

수용량: 2 m3

1.4 아스팔트 펌프

1 아스팔트 펌프는 관계되는 저장 탱크에 아스팔트를 보내는 하치장 탱크에 사용됩니다; 또 다른 한개는 저장 탱크에서 압축 공기를 넣은 열 보전 3방향 벨브를 통해서 무게를 다는 탱크를 아스팔트로 포장하기 위하여 아스팔트를 운반합니다.

아스팔트 기름 하치장 펌프: type3QGB80×2-36 /power7.5 kw /flow rate25m3/h

아스팔트 기름 먹이기: 3QGB60×2-46/힘 5.5 kw/흐름율 15m3/h를 타자를 치십시오

2.0 완제품 저장통

체계는 다음을 포함합니다: 트롤리, 가이드 레일의 유형 톱 커버, 브레이크를 가진 문 그리고 윈치를 출력하는 문, 전기열 및 열 보전을 출력하는 전기 공기 실린더를 미끄러지는 높이 지시계를 가진 열 보전 혼합물 궤 운반. 바위 모직 열 보전 층은 지구 유형 색깔 판으로 덮는 저장통의 외부 벽에 조정 입니다. 폐기물 궤는 또한 갖춰집니다.

2.1 열 보전 완제품 궤

유형: 단 하나 궤 유형

궤의 총수용량: 60t

고도 출력: 3.5m

열 보전 유형: 상부를 위해 바위 모직에 의해, 하부를 위해 문을 출력하는 열전달 기름에 의해 보존한 열은 보존한 열 전기에 의해 가열됩니다.

트롤리 수용량 전: 1000kg

윈치를 위한 힘을 모십시오: 22kw

윈치 통제: 빈도 변환과 속도 정식에게 당기기,

근접 전환 위치 통제

브레이크 유형: 전기와 유압 구획 유형 브레이크

2.2 폐기물 궤

수용량: 4t

완제품 궤는 24 시간 이상 12 시간에 있는 장시간을 위한 아스팔트 혼합물, 아니라, 온도 drops≤5℃ 부드럽게 하기를 위해서만 적당하지 않습니다 저장을 위해, 저장하지 않습니다.
