| 제품 모형: | QLB-2000 | 섞는 주기: | 45 초 |
|---|---|---|---|
| 생산: | 160t/h | 품질 관리: | 세륨 기준 |
| 뜨거운 엘리베이터: | 격판덮개 연결 사슬 | 기술 지원: | 원격 제어 |
| 정확도를 재기: | 0.1 % | 난방 메서드: | 열 전송 |
| 하이 라이트: | 모두는 아스팔트 식물을 섞습니다,아스팔트 믹서 식물 |
||

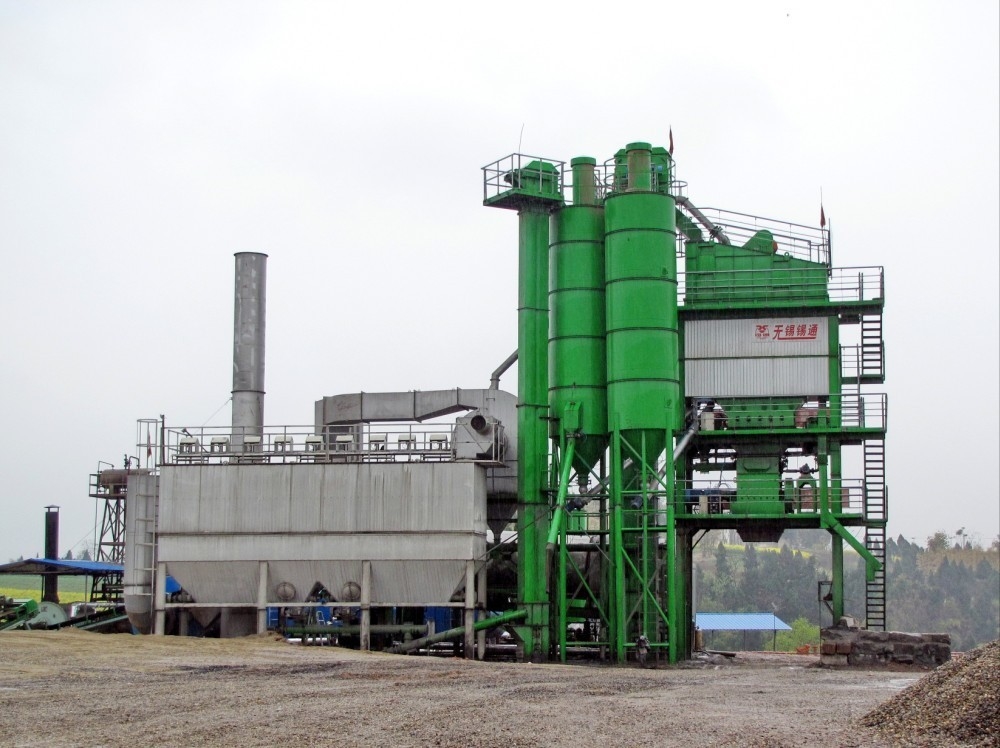

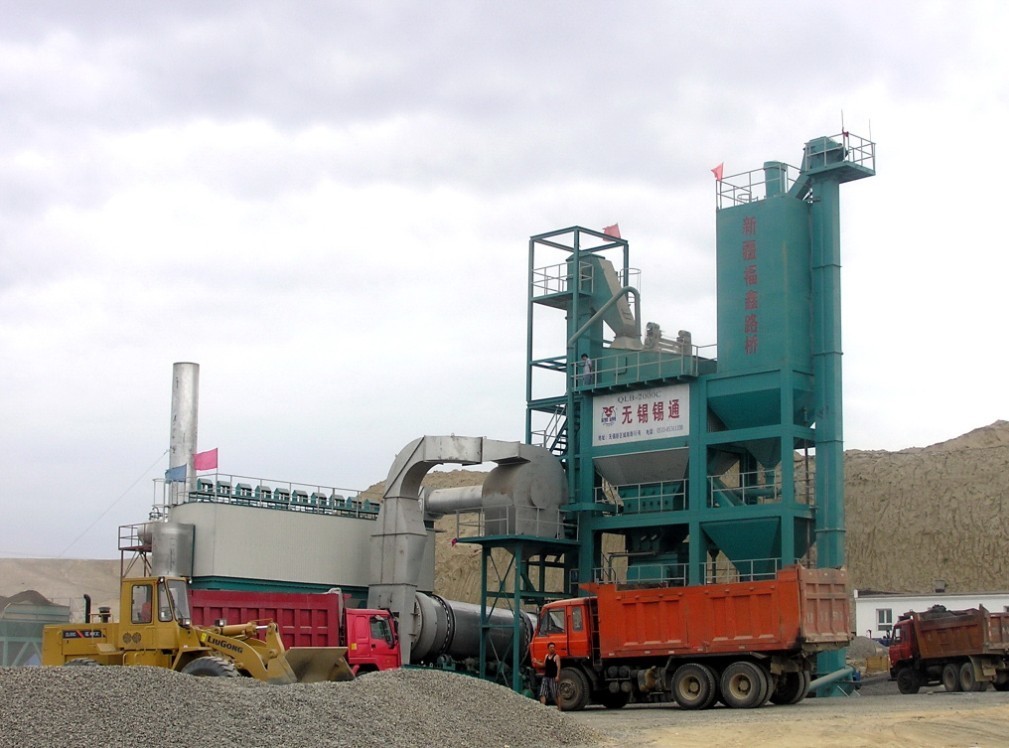

수용량을 게양하는 180tph SKF 방위를 가진 5개의 층 vabration 스크린 아스팔트 섞는 식물
1.1 뜨거운 물자 hoister
호퍼 유형 hoister 용도 들 것이다 중연쇄 및 갱구의 두 배 줄은 드라이브에 흡진기를 거치했습니다. 흡진기는 브레이크 모터 장비되, 잼의 문제를 급격한 힘 또는 다른 사람에서 반전으로 자전에서 hoister를 방지하기 위하여 원인 떨어져 해결하. 사슬 봄 긴장시키는 장치는 hoister 바닥의 양측에 설치됩니다; 호퍼를 올리기의 가장자리는 착용을 채택합니다
저항 디자인은 먹이고는 & 출력 수로 모두에서, 착용할 수 있는 강선 고쳐집니다; 일 플랫폼은 정비를 위한 hoister의 위에 설치됩니다.
* 유형: 중력 출력
* 드는 수용량: 180 t/h
* 힘: 15kw
* 드라이브: 갱구 거치된 흡진기
1.2 진동 스크린
진동 스크린은 각자 동시 선형 유형 몸이 균열과 개악 없이 기술을 리벳을 박는 국제 경기에 의하여 전진된 감기를 채택하는 2개의 진동 모터에 의해 몰아이고. 광속은 직업적인 형을 이용하여 스크린 핵심의 기하학적인 정확도를 지키기 위하여 합니다; 유일한 기울어지는 봄은 효과적으로 스크린을 위한 유연한 운전을 만들고 우수한 진동 고립 효력을 가져오기 위하여 진동을 감소시킵니다.
넓은 검사 문이 정비와 변화 스크린 meshwork를 위해 쉬운, 진동 스크린의 양측에 갖춰지는 콘테이너 유형, 배출 파이프라인 먼지 수집가에 생성된 먼지를 보내기 위하여 설치됩니다 진동 스크린의 정상에.
* 수용량 체질: 180t/h (0-3mm≤35%)
* 드라이브 힘: 4.5kw×2
* 스크린 층: 5개의 층
* 검열 지역: 23m2
* 스크린의 구멍 dia.: 3×3,6×6,11×11,19×19,30×30
특별한 필요조건이 필요한 경우에 다음을 주지하십시오: 순서 대로.
명세
QLB 시리즈 아스팔트 뜨거운 혼합 식물 명세 테이블
| 이름 | 명세 | ||||||
| 모형 | 600 | 1200년 | 1500년 | 2000년 | 2500 | 3000 | |
| 생산의 수용량 | 48tph | 96tph | 120tph | 160tph | 200tph | 240tph | |
| 찬 궤 양 | 8m3 | 9m3 | 10m | 10m3 | 12 m3 | 12m3 | |
| 유형을 제거하는 먼지 | 중력 하락 유형과 부대 여과기 (공기 뒤 fluch) | ||||||
| 연료 | 디젤/masut/천연 가스 | ||||||
| 뜨거운 궤의 양/수 | 12t/4 | 32t/4 또는 5 | 40t/4 또는 5 | 50t/5 | 60t/5 | 80t/5 | |
| 총계에게 무게를 달기의 정밀도 | ±0.1% 미만 | ±0.1% 미만 | |||||
| 분말 무게를 달기의 정밀도 | ±0.16% 미만 | ±0.16% 미만 | |||||
| 아스팔트 무게를 달기의 정밀도 | ±0.18% 미만 | ||||||
| 믹서 능력 KG/batch | 600 | 1200년 | 1500년 | 2000년 | 2500 | 3000 | |
| 아스팔트 탱크의 양/수 | 10m3/2 | 16m3/2 | 30m3/2 | 30 m3/3 | 50 m3/2 | 50 m3/3 | |
| 완제품 궤 (T)의 양 | - | 60 | 100 | 120 | 160 | ||
| 총 힘 (KW) | 185 | 280 | 345 | 470 | 608 | 680 | |
