난방 메서드: | 열기의 닫히는 순환 | 난방 트럭: | 3 단위 |
---|---|---|---|
맷돌로 가는 플레이너: | 2 단위 | 유지된 간격: | 6CM 포장 도로 |
임시 직원을 포장하는 끝.: | ≥70℃ | 손상: | , 남비 구멍 풀어서, 내뿜는 상습은, 물결칩니다 |
재생된 아스팔트 탈선: | ±0.3% | 방법을 유지하십시오: | 계층화 난방 및 혹평 및 맷돌로 갈기 |
표준: | JTGF41-2008 | ||
하이 라이트: | 도로 recycler 기계,식물을 놓는 가연 광물 |
도로 포장 도로를 위한 뜨거운 그 자리에 재생 처리 후에 외관 ID:
(1) 매끄럽고 조밀한 표면은, 거기 내뿜고는, 불고, 균열의 조악하고 정밀한 골재의 분리 있어야 합니다. 불완전한 지역은 검열한 지역의 0.03%를 초과하지 않을 것입니다.
(2) 합동은 조밀해 매끄러워야 합니다.
(3) 건축 차선과 인접한 차선은, 다름이 표준 요구에 응해야 하는 고각 매끄럽게 연결되어야 합니다.
(4) 표면에 명백한 wheelmarks 없음.
지상 과정의 건축 과정에 있는 다른 통제점
(1) 맷돌로 가는 깊이는 획일해야합니다. 맷돌로 갈기의 각종 깊이는 심각하게 재생한 혼합물의 균등성 및 재생 포장 도로의 일률성에 영향을 미칠 것입니다.
(2) 추가된 물자의 정확한 통제. 재생 도면의 질을 지키는 중요한 요소 인 첨가물 같이 물자 추가의 분무 장치는 정확해야 충분하게 혼합 이어야 합니다. 건축 과정에 있는 총계의 건축 그리고 매일 회계의 앞에 측정을 통해, 새로운 추가한 물자 추가 총계는 구상 필요조건의 ±3%의 범위 안에서 통제되어야 합니다.
(3) 일률성과 촘촘함의 통제
포장은, 시작 및 끝 및 다른 핵심 분야 등속력으로 유지한 지속 적이고, 안정되어 있고, 부단하, 교량 머리 (합동)에 전처리 실행해야 합니다.
arrange 회전 형태, 회전 순서, 회전 수, 회전 임시 직원., 회전 속도, 롤러 급수, 구르는 단면도 길이 및 도는 방법 및 다른 연결 통제하기 위하여 사람을 특별하 할당했습니다.

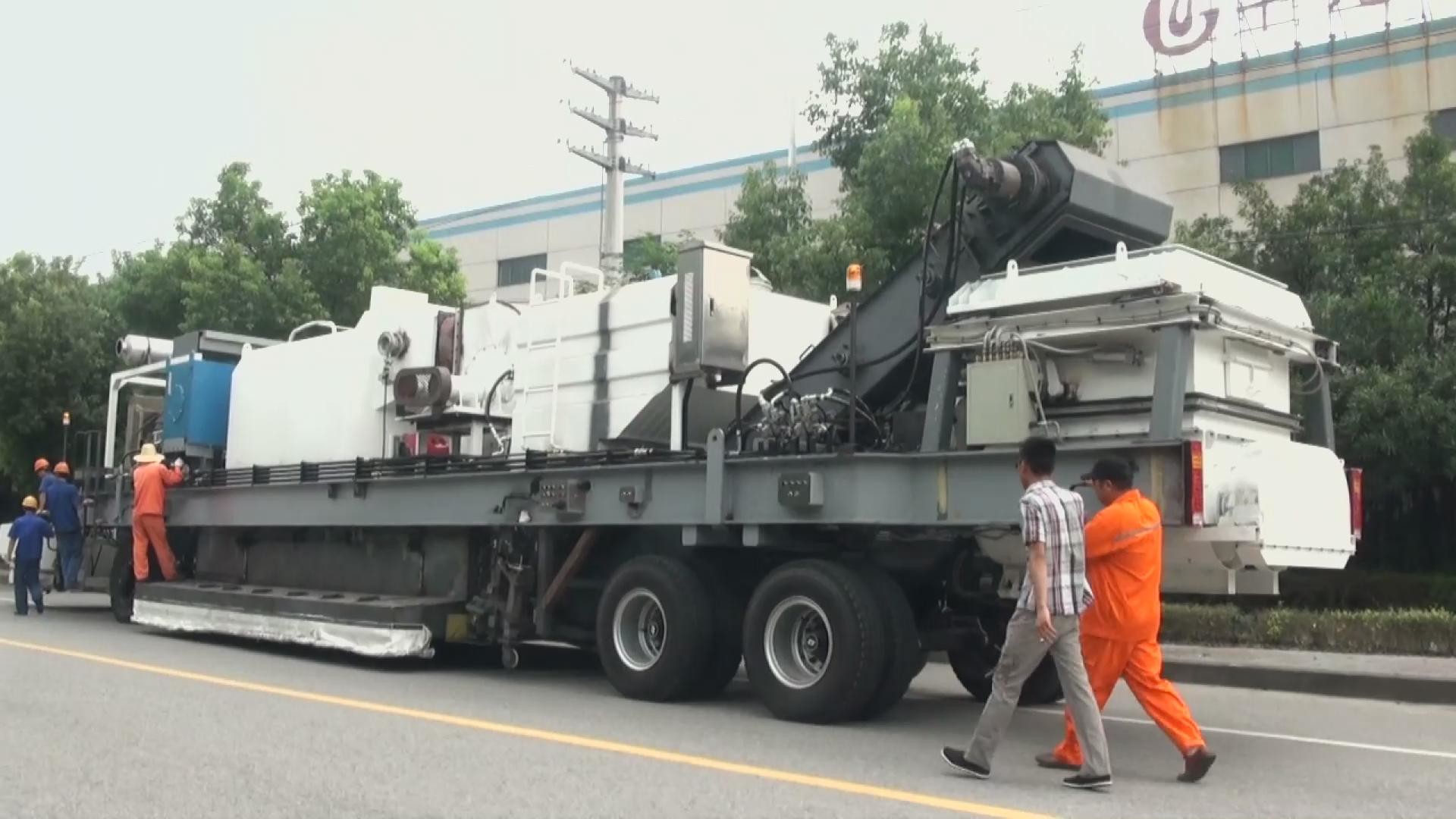

뜨거운 현장 재생 혹평 단위를 위한 모수
차량 | 축융기 기본 구성 모수와 성능 매개변수: | |||
전반적인 모수 |
전반적인 차원 Length×width×height |
12000×3150×3250mm | ||
사하중 무게 사용하기 |
25000Kg | |||
최소한도 여유 공간 | 250mm | |||
보행 | 조타 교량 | 2445mm | ||
모는 차축 | 2290mm | |||
축거 | 8300mm | |||
달리고는/상승 수용량
|
일 장치 | 0-8m/min | ||
일 장치 상승 수용량 | 10% | |||
운영하는 장치 | 0-10Km/h | |||
운영하는 장치 상승 수용량 | 7% | |||
엔진 | 볼보 | |||
모형 | TAD1352VE | |||
순수한 정격 출력 | 315Kw/1500rpm | |||
최대 유류 소비 | 130L/h | |||
공회전 속도 | 1200rpm | |||
최대에 의하여 내려지는 속도 | 1900rpm | |||
이동 케이스 | Brevini | |||
모형 | BZ3-470 | |||
속도 비율 | 1 | |||
뜨거운 바람 세대 체계
|
Riello | |||
가열기 모형 | RL100 | |||
연료 | 디젤유 | |||
열용량 | 2×100×104kcal/h | |||
난방 형태 | 뜨거운 바람 | |||
열기 온도 | 500-700℃ | |||
온도를 재생하는 열기 | 250-350℃ | |||
Regenerant 난방 장치 | 가열기 모형 | 40 그룹 10 | ||
연료 | 디젤유 | |||
열용량 | 54-120Kw | |||
아스팔트 난방 장치 | 가열기 모형 | 40 그룹 10 | ||
연료 | 디젤유 | |||
열용량 | 54-120Kw | |||
히이터 여행과 가열 면적 | 여행을 드십시오 | 480mm | ||
왼쪽 망원경 치기 | 850mm | |||
오른쪽 망원경 치기 | 850mm | |||
각 히이터의 가열 면적 |
3.8m×2.6m (분) 3.8m×4.3m (최대)
|
|||
발전기 | Mecc alte | |||
힘 | 11KVA/1500rpm | |||
유압 기름 냉각기 | AKG | |||
더 차가운 모형 | 4960.020.0000 | |||
더 차가운 모터 힘 | 141.5Kw | |||
탱크 양 | 가열기 디젤 탱크 | 4200L | ||
유압 석유 탱크 | 1410L | |||
아스팔트 탱크 | 700L | |||
Regenerant 탱크 | 500L | |||
열 기름 | 220L (regenerant 난방) | |||
운영하는 체계 | 정면 차축 | 엄밀한 조타 교량 | ||
매체 | 세로로 연결되는 차축 | |||
뒤 축 | 드라이브 차축 | |||
정면 차축 바퀴 변죽 | LRF140200 | |||
정면 차축 팽창식 유형 고체 타이어 | 11.00-20 | |||
중간/뒤 축 바퀴 변죽 | 8.00V-20 | |||
매체/뒤 축 공기 타이어 | 11.00-20 | |||
맷돌로 가는 체계 | 맷돌로 가는 깊이 | 0-60mm | ||
양측 맷돌로 가는 드럼
|
왼쪽 망원경 치기 | 680mm | ||
오른쪽 망원경 치기 | 680mm | |||
맷돌로 가는 폭 | 2640mm (분) | |||
4000mm (최대) | ||||
중간 맷돌로 가는 드럼 가동 폭 | 1785mm |
